工程概况

随着建筑物的增多以及现代混凝土技术的发展，水下混凝土浇筑常用于水下混凝土缺陷支模补强修复、桥梁桩基础水下混凝土构件加大截面改造加固、潮湿及水下混凝土中钻孔埋植钢筋、配筋特密及不便振捣的水下钢筋混凝土工程、新老混凝土界面处理、潮湿环境及水下外包钢加固、地铁高电阻灌浆等。

参考规范

《公路桥涵设计通用规范》（JTJ 021-89）

《混凝土结构加固设计规范》（GB50367-2006）

《公路桥梁加固设计规范》（JTG/T J22-2008）

《公路桥梁加固施工技术规范》（JTG/T J23-2008）

《工程结构加固材料安全性鉴定技术规范》（GB50728-2011）

《建筑桩基技术规范》JGJ94-2008

施工方案——PG-SIW无收缩自密实氢酯环氧灌浆料

方案

采用可用于水下和潮湿环境的PG-SIW无收缩自密实氢酯环氧灌浆料，实现水下固化。

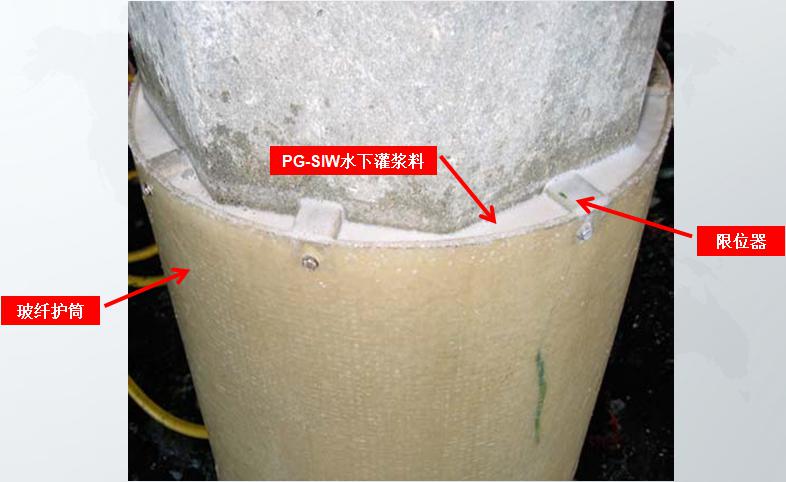

水下灌浆料施工图

原理

PG-SIW无收缩自密实氢酯环氧灌浆料是一种无收缩、高强度、高保水、高自流密实性的氢酯环氧基复合材料。该材料主要由高强水泥、矿物掺合料、氢酯环氧、水泥超塑化剂、骨料及其它功能外加剂等组成，可实现自流密实成型，硬化过程无收缩，与旧混凝土及钢筋粘结力好，高强度，低吸收性，水下不分散，耐介质侵蚀性好，综合运用了当前氢酯环氧材料高强技术、自流密实成型技术、膨胀混凝土技术、高保水性、混凝土界面改性技术和水下混凝土防沉降分散技术

特点

● 硬化过程不收缩，具有微膨胀作用，且膨胀变形稳定快；

● 高保水性，混凝土硬化过程表面无泌水，水下不分散；

● 高流动性，能自流密实成型；

● 高强、早强，耐冲击性好；

● 高粘结强度，对潮湿和干燥表面具有极佳的粘附性，可在水下固化和粘接；

● 施工方便简单，只需施工现场将粉剂和乳液拌和均匀即可使用。

流程

（1）根据推荐的配合比，PG-SIW无收缩自密实氢酯环氧灌浆料在施工现场直接加乳液拌和均匀即可使用。乳液用量为PG-SIW无收缩自密实氢酯环氧灌浆料的15-17%，自流密实时，灌浆料的坍落扩展度应控为550-700mm；

（2）避免人工直接搅拌，必须采用机械搅拌；

（3）搅拌初期，随搅拌时间延长， PG-SIW无收缩自密实氢酯环氧灌浆料将逐渐变稀，必须保证充分拌和并特别注意控制乳液的用量；乳液用量过大将导致凝结延缓、表层浮浆下降。搅拌时建议先将全部乳液与约3/4量PG-SIW拌和至比较大流动的状态，然后再加入剩余PG-SIW氢酯环氧灌浆料粉料充分拌和至所需流动度；

（4）支模必须牢靠，应考虑其自身的侧压力；

（5）一次浇注体积或厚度较大时，建议采用无收缩自密实氢酯环氧灌浆料添加剂，同时也可采用在搅拌好的PG-SIW浆料中加入适量骨料以减少收缩，以达到效果的同时节省材料成本；

（6）水下灌浆料施工时将有少量水面浑浊现象为正常现象，不会产生水下分散，也不影响最终强度，水下温度低于10℃时固化时间延长，水温低于5℃时将不允许灌浆施工。

实例

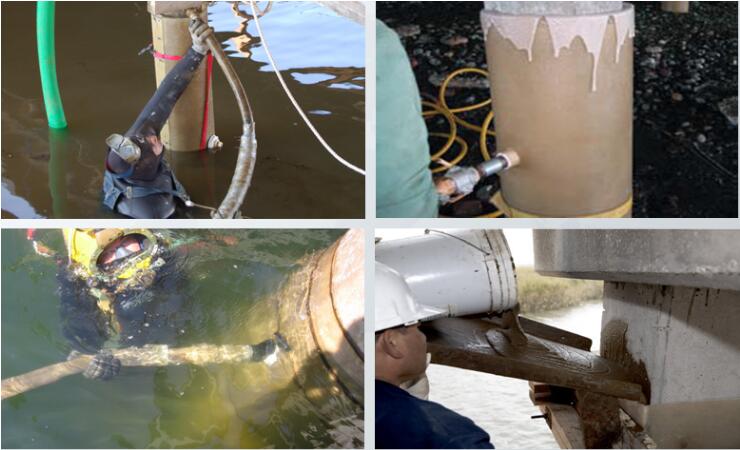

现场施工图
